農機具用減速機部品｜金型補修と100台ロットのダイカスト事例

製作概要

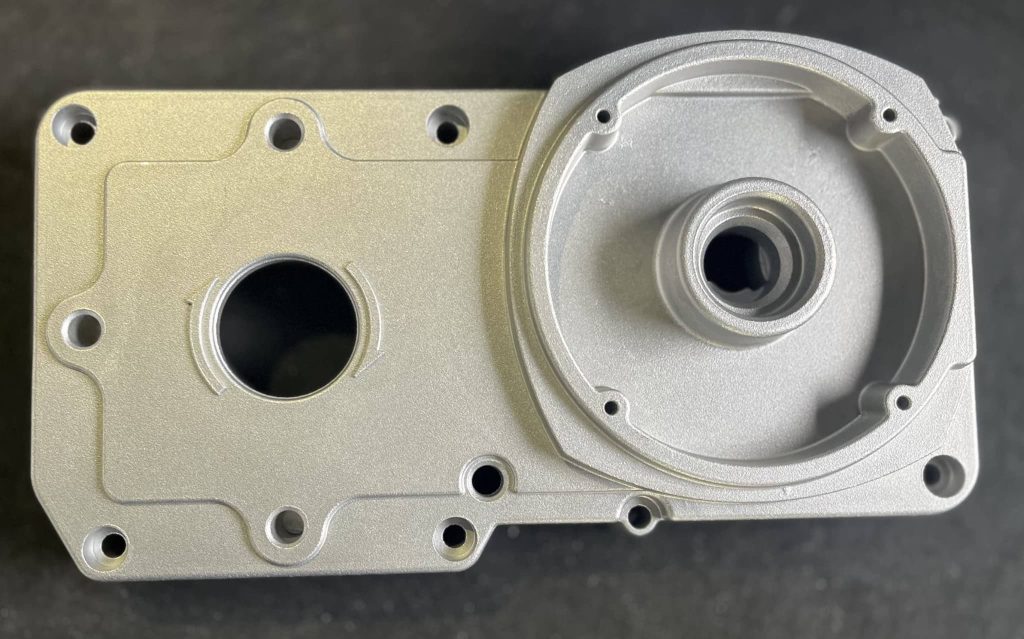

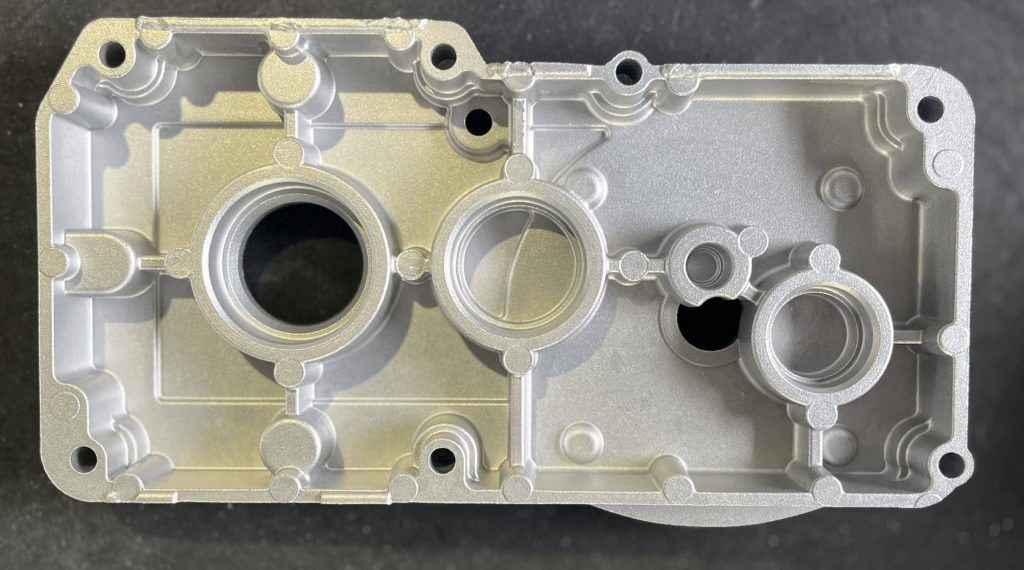

ビニールハウスの開閉装置などに使用される減速機（ギアボックス）の構成部品です。
金型の一部に潰れ（変形）が見られたため、溶接による肉盛り補修などの型整備を実施しました。

ポイント

　
型整備によるコストメリット

金型が傷んでいても、適切に溶接・整備を行いながら使用することで、金型を新規製作するよりも低コストで生産が可能となり、長期的なコストメリットを生み出しました。

　
徹底した型管理による納期遵守
　

冷却配管を含めた金型のコンディション管理を厳密に行うことで、トラブルによる停止を防ぎ、確実な納期対応を実現しています。

製作事例の概要

ビニールハウスの開閉装置に使用される減速機部品の製作事例です。ADC12、肉厚3mm、重量1,000gの製品に100台ロットで対応しています。

製造上の課題と対応

既存金型の一部に変形が見られ、安定した生産を続けるための金型整備が必要でした。

肉盛り溶接による補修を行い、冷却配管を含めた金型の状態を管理しています。

よくある質問

金型の変形がある場合、移管先ではどのように対応しますか？

金型の状態を確認し、必要な補修や冷却配管の点検を行ったうえで生産条件を整えます。
